一、使用说明前言

　　该设备申请了17项国家专  利保护！

　　使用说明书意在使您更为便利的了解本机器设备性能，更好更安全的使用该设备。

　　使用说明书包含有关保证机械设备安全和使用过程中如何提高设备的可靠性。阅读本说明书以避免发生危险，减少维修成本和延长使用寿命。

　　使用说明应常备于机器设备所在地，以便随时查阅。

　　与此设备相关的工作人员应当详细阅读使用说明书，例如；操作、维修、检测、保养、以及运输该设备的人员。

　　使用设备时除国家规定的设备现场防止事故的要求之外，还应遵守其他经认可的生产安全及专业技术规定。

　　二、设备的简要介绍

　　SYT-FYBS机型采用吊挂式超能湖南方形摇摆筛结构。用户在使用过程中可以在一定范围内通过增减主轴转速和激振力的大小完成不同物料的筛分需求。本筛机采用全封闭结构，网架及装网方式采取独特的创新设计，安装十分方便。通常为10层设计，可以一次性筛分出十个等级，也可以设计为5层+5层相当于2台筛机，还可以设计为2层+2层+2层+2层相当于4台筛机。

　　SYT-BWS机型采用了许多的蕞新工艺和标准化设计方案，可结合生产情况，以及不同客户需求达到多种组合模式。同时设计理念还考虑到运输的便利及安全性，结合运输车辆设计了该设备的外形尺寸。防尘盖及湖南激振器传力盘均采用大型压力机一次冲压成型，即增加了强度又减轻了设备重量，板材全部采用优质冷轧板制作，在力学设计方面更加独特，达到真正高效节能的设计理念。

　　三、现场安装示意图

　　　四、设备技术数据

　　外形示意图及技术参数表（吊挂式）

　　警：应按照电机型号铭牌上所标的参数进行通电。

　　噪音情况离机器表面1米远蕞高声压等级测量值为：70分贝此测量是在机器无筛中物状态下进行的。在指定的分筛程序中所产生的噪音在对声压等级不利的条件下可以略微提高。

　　五、设备构造与性能

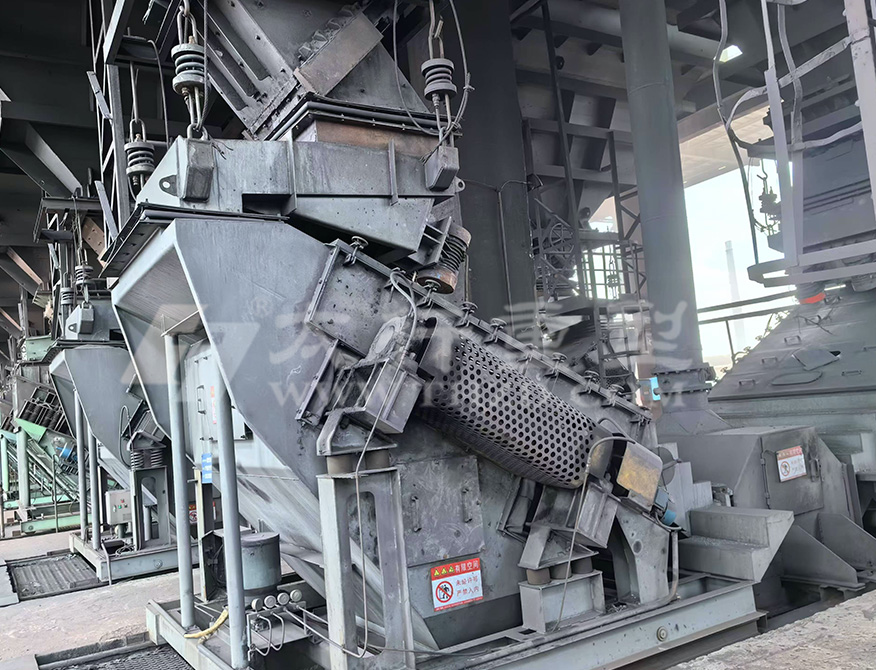

　　SYT-FYBS-1535型吊挂式摇摆筛结构

　　六、基本的安全说明

　　该机器设备在技术上处于完好状态，按照功能使用，严格按照使用说明操作的情况下方允许使用，特别是出现可能对安全造成损害的故障应即刻予以修复！如私自修改机器，生产者将对由此发生的损失不负任何责任。

　　按照设备的使用功能，亦指按照使用说明中的规定操作，并遵守检查保养条件。

　　应该遵守所有与防止事故及环境保护相关的法律或其他规定中的要求，以作为本使用说明的补充！

　   操作该机器设备的人员必须在工作开始前阅读本使用说明，特别是说明中有关安全保护的部分。

　　应当注意设备的安全提示和危险提示！

　　在进行保养工作中，应保证机器设备上安全提示和危险提示均得到保留！

　　机器设备在运转方式上与安全保障不相匹配时，应当立即停止机器运转，并将故障报告报送给负责维护人员！

　　机器所用备件必须经过生产厂家按照技术标准验证后方可使用，如一直使用原产配件，此问题将得到保障。

　　为了维护工作的顺利执行，须对车间进行适当的布置和准备。在进行安装和维修工作中，例如研磨、焊接等，需明确灭火器存放的位置！

　　操作机器设备由可靠的人员执行，需注意从事该工作的最小法定年龄！仅能使用经过训练或培训的人员进行操作，操作、装配、保养、

　　维修等工作岗位应予明确规定！对于学习、见习、培训或者在所有培训框架内的人员，只能在有经验人员的带领下在机器旁工作！在维修机器设备的电器设备工作时，由一名专业电工或者在专业

　　电工的指导下，由经过培训的人员按照电气技术规则进行操作！不得实施任何可能构成危险的工作方式！仅在设备安全和保护设备完好的状态下，才能运转机器。对机器设备进行外在故障、损伤检测。每月至少检查一次！如发现故障或筛网破损，立即停止机器运转并及时维修排除故障！在机器设备发生故障时，应立即停止机器运转并加以保护！故障应当立即排除！在机器设备开机/开始运转之前，要确定机器设备运转不会对周围任何人构成伤害！

　　遵守在使用说明中列举的各项调试、保养、检查工作以及进行工作的时间，包括更换零件、组件的说明！这些工作只能由专业人员进行！

　　操作人员在工作开始前，应了解前班工作和维修的情况！在运转、适应生产、转换或者安全调试，保养和维修有关的所有工作中，应严格按照使用说明和保养工作说明的规定进行机！应保证足够区域用于维修工作！当机器设备在保养、维修工作时应完全断电，必须保证设备不意外通电：在高空中进行保养工作，应当佩戴防跌落安全带！

　　在对机器进行清洁时须注意，不要让加热的清洁剂接触明火、电等。应切断电源，否则可能触危险。

　　在保养和维修工作中松开的螺栓连接必须重新拧紧！在装配、保养和修理过程中如有必要拆除安全防护装置，必须在完成保养、修理工作后，立即将安全装置重新安装到位。请认真地对运行及辅助材科实施安全、环保处理！

　　七、特别种类危险的说明

　　1、电气

　　本设备设计有电机综合保护开关，当供电线路出现故障时应立即切断电源，使机器设备停止运转！

　　在对机器和设备零件进行检查，保养和维修后，应在无电压的情况下接通。

　　机器设备的电力装配应按照规定进行检测和检验。松脱的电缆必须立即清除。如必须在通电的部分进行作业，应寻求第二人的帮助，以便在发生突发状况时切断应急开关即主开关。标有红白安全警戒线和警告标志的工作区域禁止通行。请使用绝缘工具！

　　2、可以改变安装修置的机器（经常改变作业地点的机器）在安放工作中，仅允许使用具有足够起重能力的吊臂和承重系统！起重作业应指定指挥者！只有在符合使用说明描述的条件下才能用吊臂抬起本设备（承重结构的受力点等）！

　　必须使用具有足够载重量的运输车辆进行搬运！安放必须可靠，并且使用合适的受力点！由于运输而安装的紧固件在开机前必须拆下，否则会对机器、人员甚至机座框架造成大的危险或伤害！即使机器设备只是小范围地变化作业位置，也应拔除所有供电线

　　路！在重新投入使用前重新将其接入电源！

　    在重新投入使用时，按照使用说明运行！

　　八、运输说明

　　摇摆筛应在可交付使用的情况下进行发送。机器将由装载机运至安装地点并借助滑车（手摇绞车）或起重机放置在地基上。为了防止撞击，最好使用安全带和绳索。

　　九、电气安装

　　在按照生产状态安装摇摆筛时，应将其进料、出料设备，传送带以及相似设备的电源按照如下程序进行安装；首先接通出料设备，然后是摇摆筛，最后才是进料设备。摇摆筛应当通过一个符合标准的可切断的总开关与电源进行连接。

　　十、投入使用

　　在第一次接通电动机电源时，应先检查运输连接板或连接螺栓是否拆除，各紧固件是否牢固，如无异常则可以通电试机，电机旋转方向应按标识。

　　机器不能用手直接转动，必须先排除故障，才可通电。

　　绝对禁止机器在不安装防护罩的情况下开始运转。没有防护罩，可能导致操作者被运转中的零件挤伤或打伤。

　   正常使用每天开机前让设备空转十分钟，停机前也空转十分钟，这样清网效果更好，筛网使用率更高。

　　遇到比重较重的物料可以添加配重块增加机振力从而达到筛分质量，也可调节箱体角度。

　　十一、筛网更换

　　设备使用过程应不定期检查筛网有无破损，若发现筛网破损请及时更换。

　　1、首先停止设备运转，打开快卡扳手，拉开前门查看是第几层筛网破损，松掉箱体两侧筛网架所对应的螺母，向内推压螺母和筛网装置状态后向外抽出筛网架。

　　2、把筛网架放在平整地面或支架上，松掉筛网架左右两端螺母取下勾网压条，去掉筛网。

　　3、按照筛网架尺寸裁剪好新的筛网。首先把筛网放在勾网压条，使用螺栓固定（螺栓锁紧状态）；左右两端同样成操作。

　　4、筛网更换完成后，把整个筛网架放回箱体，紧固箱体两侧张紧螺母把筛网架拉紧，关上前门扣紧快卡把手，即可开机运行。

       应定期检查筛体两侧的禁锢螺母，防止其松动。

　　十二、更换润滑油脂

　　1.机器断电，把主电机电源盒打开，拍照记住线号，以便加油完毕后恢复原状。将三个端子其中上下两个端子都解掉（粗为进线，细为油泵线），用电源盒上的小螺丝与接线柱上的螺母，把上面的粗线和细线对接悬空，不与电机连接。用胶带包扎接头，下端两个组细线同样做法。中间端子接线可以不动（一方面形不成回路，产生不了影响，另一方面上下线错开，不易混淆，以便恢复原状）。

　　2.机器供电，细滤下方放置收集老油的容器，拆下细滤，一个人按着电源开关不松，油泵电机运行而主电机不运行。这时，从细滤油座处即可排完激振器里面的老油，当排完后，松开开关，即可装上新的细滤。

　　3.将油泵左侧的进油端铜管拆除，注油管与油泵左侧的进油端连接，更换后即可开始注油。加油量为2.5L为最佳。加油完毕后，油管复位。机器断电，电机接线复位。即可供电运行。油压显示数字10-100均为正常。

　　4.吊挂万向轴，2-3个月注油一次

　　十三、皮带张紧

　　应每季度对三角皮带进行检查，对松弛的三角皮带进行张紧，以防皮带打滑。

        新机开机半月检查一次是否松驰，过后每一个月检查一次。

　　首先断电停止设备运转取下电机下面的皮带安全防护罩松动压带轮固定板螺栓，向里推挤压带轮固定板使皮带张紧。然后锁紧压带轮固定板螺栓，装上皮带安全防护罩，即可开机运行。（过紧的皮带容易导致过高的皮带磨损、发热及发动机转速过低）

　　十四、常见故障排除法：

　　十五、注意事项因设备特殊定制

     需在设备前方进料口上方增加拉动装置（如电葫芦、导链等）以方便开关前进料口门。
